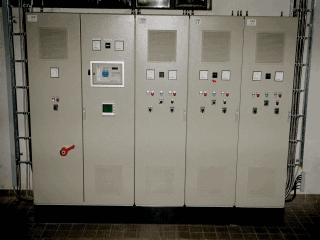

Pumpenanlage für 3 Pumpen max. 45 KW über Frequenzumrichter / Stern- Dreickstart 400 V/50 Hz
Besonderheiten:
bestehend aus:
 |
- Bildschirmschreiber Fabr: E+H Typ: eco-graph
|
|
|
|
Pumpenanlage für 3 Pumpen max. 45 KW über Frequenzumrichter / Stern- Dreickstart 400 V/50 Hz
Besonderheiten:
|
|
|
|
FUNKTIONSBESCHREIBUNG Wahlschalter auf “Automatik” Im Automatikbetrieb werden alle drei Pumpen wasserstands- und durchflußabhängig über die Durchflußregelung betrieben. Die Ein- / Ausschaltniveaus sowie die Parameter der Durchflußmengenbegrenzung werden an dem MacTec FMC400 angezeigt und eingestellt. Bei Erreichen des Einschaltniveaus wird die Grundlastpumpe mittels FU auf eine Mindestdrehzahl gefahren und fördert die Durchflußmenge Qmin. Zuflußmenge Qzu < Qmin.: Das Niveau im Sumpf sinkt. Die Pumpe fördert mit Qmin. = const. Und bei erreichen des Ausschaltniveaus abgeschaltet. Zuflußmenge Qzu >Qmin: Das Niveau im Sumpf steigt. Die Pumpe fördert mit steigender Drehzahl und somit steigendem Q bis der an der Sollwertanpassung eingestellte max. Sollwert, somit max. Drehzahl und Qmax. erreicht ist. Steigt der Wasserstand weiter, obwohl die gerade laufende Pumpe ihre max. Drehzahl erreicht hat, wird bei einem am FMC eingestellten Niveau eine weitere Pumpe zugeschaltet. Diese läuft über eine Rampe ebenfalls auf max. Drehzahl. Der Parallelbetrieb aller drei Pumpen ist möglich, wird aber durch die einstellbare max. Pumpwerksfördermenge begrenzt. Sinkt Qzu, fördern die Pumpen mit dem Max. – Wert, der an der Sollwertanpassung eingestellte, max. Sollwert unterschritten wird. Mit weiter sinkendem Wasserstand sinken Drehzahl und Q, bis Qmin, erreicht ist. Die Pumpen werden nun bis zum jeweiligen Abschaltpunkt betrieben und dort unter der Stopp - Rampe gestoppt. Eine Protokollierung erfolgt über den Bildschirmschreiber Fabr. E+H Wird während des Automatikbetriebes eine Pumpe auf “0” geschaltet oder erfolgt eine Störung (Kurzschluß, Überstrom oder Übertemperatur), übernimmt die nächste Pumpe sofort deren Funktion. Eine Störumschaltung der Pumpen vom FU - Betrieb in SD – Betrieb ist nicht vorgesehen. Eine elektrische und mechanische Zwangsverriegelung ist eingebunden. Nach Netzwiederkehr erfolgt ein selbständiges und zeitversetztes Starten der Pumpen |
|
|
 |
|
|
 |
|
|
